电机构造及分类知识


电机,在设备领域无处不在。

这是一个不孤单的设备。靠谱的泵还需要靠谱的电机,电机的好坏直接影响着设备能否正常运行。

电机类型、软启动方式,选型步骤,损坏原因方式处理方法,优劣电机区别在哪.....这一个个问题都是电机幸福指数的重要反映,下面就带领大家一同来看看。

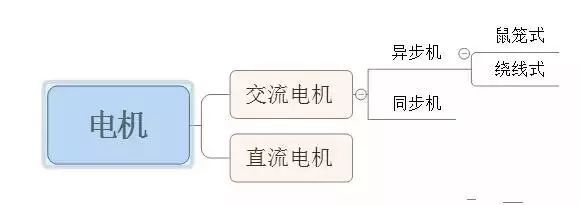

各类电机的区别

1、直流、交流电机区别

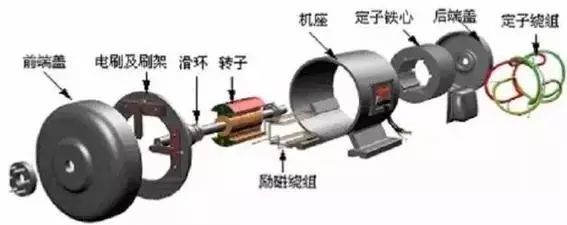

直流电机结构示意图

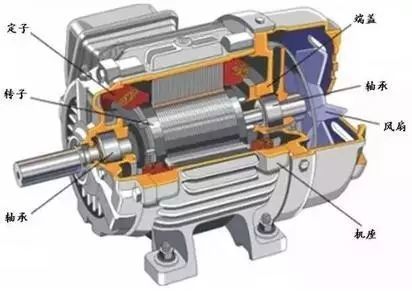

交流电机结构示意图

按字面意思,直流电机使用直流电做为电源。而交流电机是使用交流电做为电源。

  从结构上说,直流电机的原理相对简单,但结构复杂,不便于维护。而交流电机原理复杂但结构相对简单,而且比直流电机便于维护。

  在价格上面,功率相同的直流电机高于交流电机,包括控制速度的调速装置也是直流调速装置高于交流调速装置的价格,当然结构和维护也有很大的差异。

  在性能方面,因为直流电机的速度稳定,转速控制精准,是交流电机无法打到的,所以在转速的严格要求下不得不采用直流电机替代交流电机。

  交流电机调速相对复杂,但由于化工厂使用交流电源而应用广泛。

2、同步、异步两类电机区别

  转子的旋转速度与定子是一样的,那就叫同步电动机,如果不一致,就叫异步电动机。





3、普通、变频两类电机区别

  普通电机不能当变频电机使用。

  普通电动机是按恒频恒压设计的,不可能完全适应变频器调速的要求,因此不能多做变频电机使用。

变频器对电机的影响主要在电动机的效率和温升

  变频器在运行中能产生不同程度的谐波电压和电流,使电动机在非正弦电压、电流下运行,里面的高次谐波会引起电动机定子铜耗、转子铜耗、铁耗及附加损耗增加,很显著的是转子铜耗,这些损耗会使电动机额外发热,效率降低,输出功率减小,普通电动机温升一般要增加10%-20%。

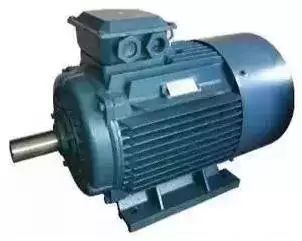

普通电机





















带独立散热风扇的变频电机

如何区分普通电机和变频电机?

  普通电机和变频电机结构上的区别

1)绝缘等级要求更高

  一般变频电机的绝缘等级为F级或更高,加强对地绝缘和线匝绝缘强度,特别要考虑绝缘耐冲击电压的能力。

2)变频电机的振动、噪声要求更高

  变频电机要充分考虑电动机构件及整体的刚性,尽力提高其固有频率,以避开与各次力波产生共振现象。

3)变频电机冷却方式不同

  变频电机一般采用强迫通风冷却,即主电机散热风扇采用独立的电机驱动。

4)保护措施要求不同

  对容量超过160KW变频电动机应采用轴承绝缘措施。主要是易产生磁路不对称,也会产生轴电流,当其他高频分量所产生的电流结合一起作用时,轴电流将大为增加,从而导致轴承损坏,所以一般要采取绝缘措施。对恒功率变频电动机,当转速超过3000/min时,应采用耐高温的特殊润滑脂,以补偿轴承的温度升高。



注:文章部分内容来自微信公众号“个人图书馆”
